HJ8038精密函數發生器全溫環境使用方案

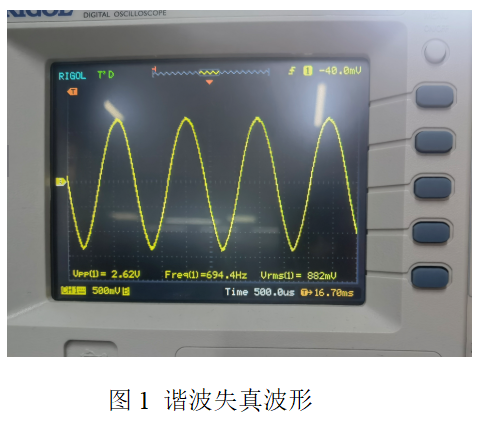

客戶在使用HJ8038過程中，發現正弦波存在諧波失真的情況，在得知該情況后，我方組織技術人員根據客戶提出的問題，對HJ8038產品進行問題復現并研究改善措施，同時在全溫環境下，對器件的性能參數進行了進一步的探究。　　最終實驗研究情況如下：　　1、對HJ8038的應用電路進行了優化，如圖1和圖2所示，通過增加調諧電路對諧波失真進行了改善，使其諧波失真參數滿足用戶使用要求。　　2、實驗過程中發現，系統供電電壓的變化會直接影響輸出波形的幅度大小，測試數據如表1所示，建議用戶使用高精度、低溫漂的電源電路進行配電。　　3、HJ8038自身功耗較大（+15V配電時，IDD=20mA，功耗P=300mW），用戶在使用時需要考慮熱耗問題，需要配置合適散熱器或布局時進行散熱處理；　　4、通過對HJ8038在-55℃~+125℃的全溫環境性能考核（帶載15mA）中發現，該器件在全溫環境中都能夠正常穩定的工作。　　產品概述　　HJ8038精密函數發生器是采用肖特基勢壘二極管等先進工藝制成的單片集成電路芯片，電源電壓范圍寬、穩定度高、精度高、易于用等優點，外部只需接入很少的元件即可工作，可同時產生方波、三角波和正弦波，其函數波形的頻率受內部或外電壓控制，可被應用于壓控振蕩和FSK調制器。可直接替代ICL8038，且該產品已實現全國產化。　　特點：　　可同時輸出任意的三角波、矩形波和正弦波　　頻率范圍:0.001HZ～300kHz 　　占空比范圍:2%～98% 　　低失真正弦波:5% 　　低溫度漂移:50ppm/℃ 　　三角波輸出線性度:0.1% 　　工作電源:±7V～±14V或者+14V～+28V ? ? ?電原理框圖 ? ? ?封裝及引出端功能 ? ? 采用紫瓷扁平14線封裝（F14-01）和紫瓷雙列直插14線封裝（D14S2） ? ? ?引出端排列及功能如圖8所示：絕對額定最大值 ? ? ?電特性 ? ?除非另有說明，TA=25℃, VS=±10V或+20V, ?RL=10kΩ。 ? ?實物圖 ? ?典型應用 ? ?1、信號發生器輸出頻率f=0.33/R·C?（R=RA=RB），建議使用高穩定、高精度的電阻、電容；??? ? ?2、?若出現波形失真的情況，可以通過調節滑動變阻器RT1和RT4的阻值來對波形進行調節； ? ?3、若V+、V-誤差/噪聲較大，為保證輸出的穩定性，建議采用基準源供電。????? ? ?

再談高端開關

2022.02.16

光電耦合器選型介紹--弘揚工匠精神鑄造航晶品牌之光電耦合器

2021.12.04

儀表放大器有什么用

2021.08.13

電子模擬開關的模擬特性和開關特性

2021.07.28



HJ8038精密函數發生器全溫環境使用方案

查看詳情



再談高端開關

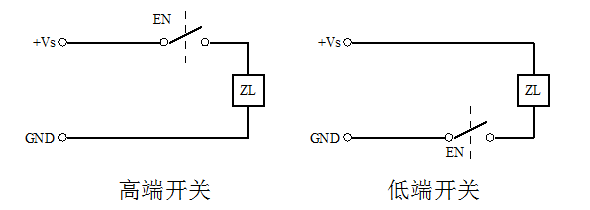

在控制系統中，經常會遇到在特定時刻對某一個/多個有效載荷配電。這就需要在電源匯流條下端加開關完成。常見的開關有兩種模態，如下圖所示：

查看詳情



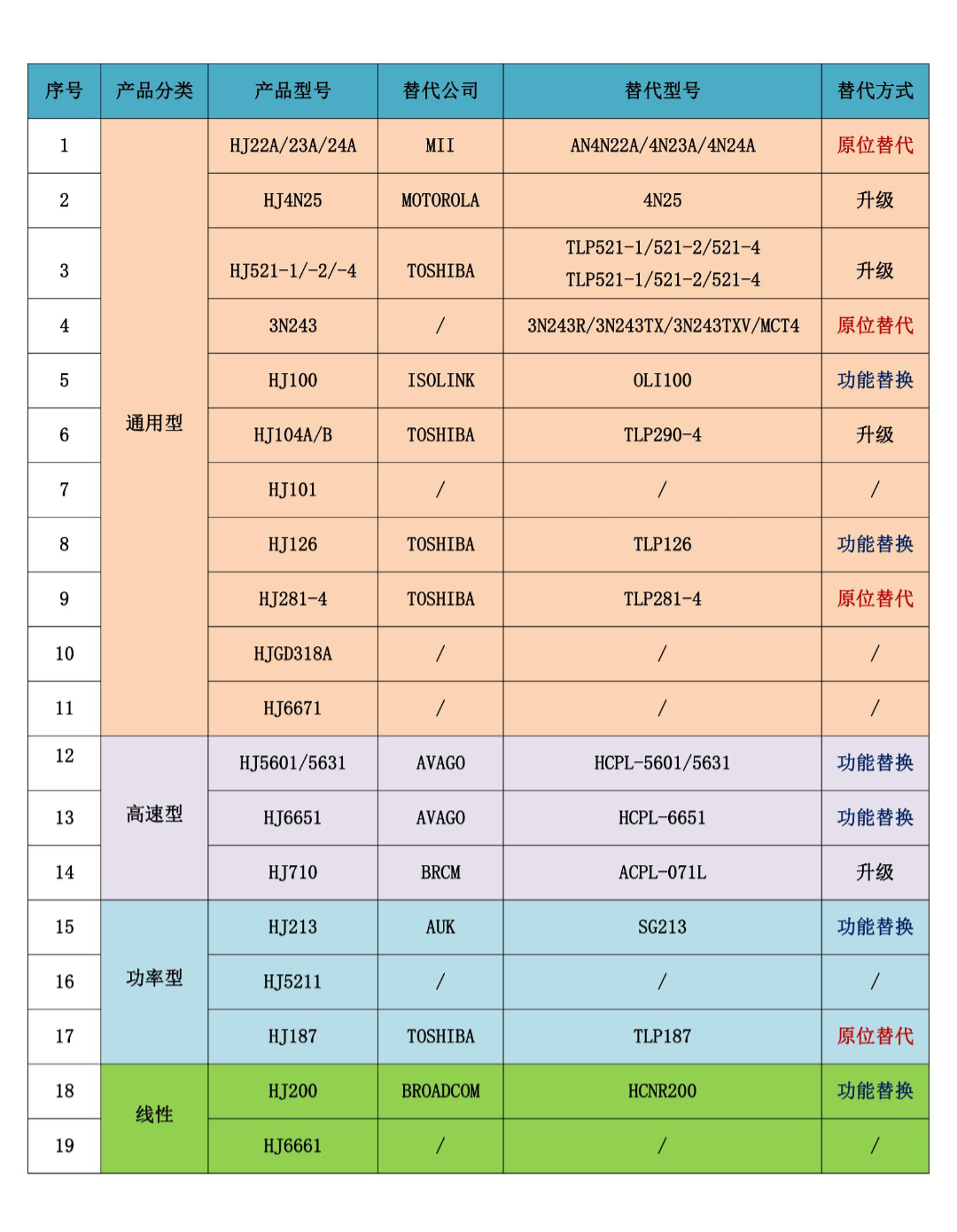

光電耦合器選型介紹--弘揚工匠精神鑄造航晶品牌之光電耦合器

陜西航晶微電子有限公司成立21周年以來，一直專注于微電子器件的研發與應用，堅持走國產化發展道路，不斷適應惡劣的使用環境。公司始終堅持以研發為核心競爭力，通過不斷的技術積累與創新，研制生產200余種航晶集成電路。公司始終保證質量控制，保持強勁的競爭力，循序漸進地深化品牌建設與國產化生產。

查看詳情



儀表放大器有什么用

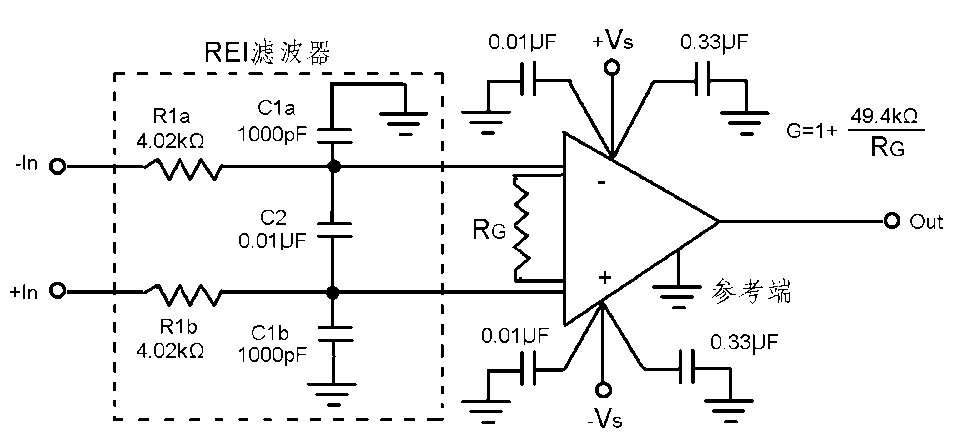

　1.儀表放大器有什么作用　　儀表放大器有時會被錯誤地理解，不是所有用于儀器儀表的放大器都是儀表放大器，并且所有的儀表放大器決不只用于儀器儀表。儀表放大器最重要功能是能在噪聲環境中檢測出微弱信號。因為噪聲電壓通常表現為共模信號，而有用信號則是差分信號，所以利用儀表放大器的高共模抑制特性（CMR）,能將有用信號從噪聲中提取并放大。另外，在儀表放大器實際應用中的信號源通常具有幾千歐（kΩ）甚至更高的輸出阻抗，所以要求放大器具有非常高的輸入阻抗（通常達到GΩ級）,儀表放大器不但能滿足這一要求，而且兩個輸入端的輸入阻抗是相等的。儀表放大器的工作頻率一般從直流（DC）到大約1MHz之間。在較高頻率時，輸入電容影響比輸入電阻更重要，此時，通常使用差分放大器來處理高速信號，這樣雖然提高了速度，但卻降低了輸入阻抗。

查看詳情



電子模擬開關的模擬特性和開關特性

許多工程師第一次使用模擬開關，往往會把模擬開關完全等同于機械開關。其實模擬開關雖然具備開關性，但和機械開關有所不同，它本身還具有半導體特性：模擬開關的模擬特性　　（1）導通電阻(Ron)隨輸入信號(Vin)變化而變化　　圖1a是模擬開關的簡單示意圖，由圖中可以看出模擬開關的常開常閉通道實際上是由兩個對偶的N溝道MOSFET與P溝道MOSFET構成，可使信號雙向傳輸，如果將不同Vin值所對應的P溝道MOSFET與N溝道MOSFET的導通電阻并聯，可得到圖1b并聯結構下Ron隨輸入電壓(Vin)的變化關系，如果不考慮溫度、電源電壓的影響，Ron隨Vin呈線性關系，將導致插入損耗的變化，使模擬開關產生總諧波失真(THD)。此外，Ron也受電源電壓的影響，通常隨著電源電壓的上升而減小。　　（2）模擬開關輸入有嚴格的輸入信號范圍　　由于模擬開關是半導體器件，當輸入信號過低(低于負電源電壓)或者過高(高于正電源電壓)時，MOSFET處于反向偏置，當電壓達到某一值時(超出限值0.5～4V)，此時開關無法正常工作，嚴重者甚至損壞。因此模擬開關在應用中，一定要注意輸入信號不要超出規定的范圍。　　模擬開關部分電路可以等效成圖2 　　（3）電荷注入　　應用機械開關我們當然希望Ron越低越好，因為低阻可以降低信號的損耗。然而對于模擬開關而言，低Ron并非適用于所有的應用，較低的Ron需要占據較大的芯片面積，從而產生較大的輸入電容(雜散電容)，與構成模擬開關的NMOS和PMOS管相伴的雜散電容引起的一種電荷變化稱為“電荷注入”。在每個開關周期其充電和放電過程會消耗更多的電流，而且還會產生正向尖峰和負向尖峰。時間常數t=RC，充電時間取決于負載電阻R和電容C，一般持續幾十ns。這說明低Ron具有更長的導通和關斷時間。為此，選擇模擬開關應該綜合權衡Ron和注入電荷。　　（4）開關斷開時仍會有感應信號漏出　　這一特性指的是當模擬開關傳輸交流信號時，在斷開情況下，仍然會有一部分信號通過感應由輸入端傳到輸出端，或者由一個通道傳到另一個通道。通常信號的頻率越高，信號泄漏的程度越嚴重。　　（5）傳輸電流比較小　　模擬開關不同于機械開關，它通常只能傳輸小電流，目前CMOS工藝的模擬開關允許連續傳輸的電流大多小于500mA。　　（6）邏輯控制端驅動電流極小　　機械開關邏輯控制端的驅動電流往往都是mA級，有時單純靠數字I/O很難驅動。而模擬開關的邏輯控制端驅動電流極小，一般低于nA級。因此，它完全可以由數字I/O直接驅動，從而達到降低功耗、簡化電路的目的。模擬開關的開關特性 ? 　　（1）信號可雙向傳輸　　有些人習慣于把模擬開關的兩個常開常閉端稱之為輸入端，公共端稱之為輸出端，其實這只是根據模擬開關的具體應用給予的臨時定義。模擬開關大多可以使信號雙向傳輸，如果忽略這一點，就很容易使電路出現問題，比如將電壓反向偏置、電流倒灌等。　　（2）開關斷開后漏電流極小　　模擬開關在斷開(OFF)時會呈現高阻狀態，兩傳輸端間的漏電流極小，一般只有nA級以下，很多模擬開關斷開后的漏電流約為1nA。這么微弱的電流在應用中可忽略不計，模擬開關此時可被認為是理想斷開的。　　模擬開關在斷開時的等效電路如圖3 總之，模擬開關是具有開關功能的半導體器件，在應用過程中既要充分利用它的開關功能，又要考慮它的半導體特性，否則可能會出現意想不到的麻煩。

查看詳情



集成電路電浪涌的產生和預防

?器件在使用過程中最常見的失效模式之一就是電浪涌引起的電過載（EOS)損傷或燒毀。下面簡聊下集成電路電浪涌的產生和預防。 1.?什么是電浪涌（電過載EOS） ? ??電源電網的波動，電路狀態的變化，外來干擾信號的饋入以及旁鄰元器件的失效，都會在電路中產生峰值很高的電流或電壓脈沖，稱為電浪涌（電過載EOS），電浪涌會使器件瞬間工作在超過最大額定值的狀態下。電浪涌的平均功率很小，但瞬時功率很大，足以引起器件失效。有時較低功率的浪涌也會引起器件自激或CMOS電路閂鎖效應而導致失效。電浪涌引起的失效占集成電路使用失效的50%以上。

查看詳情
