1.儀表放大器有什么作用 儀表放大器有時會被錯誤地理解,不是所有用于儀器儀表的放大器都是儀表放大器,并且所有的儀表放大器決不只用于儀器儀表。儀表放大器最重要功能是能在噪聲環境中檢測出微弱信號。因為噪聲電壓通常表現為共模信號,而有用信號則是差分信號,所以利用儀表放大器的高共模抑制特性(CMR),能將有用信號從噪聲中提取并放大。另外,在儀表放大器實際應用中的信號源通常具有幾千歐(kΩ)甚至更高的輸出阻抗,所以要求放大器具有非常高的輸入阻抗(通常達到GΩ級),儀表放大器不但能滿足這一要求,而且兩個輸入端的輸入阻抗是相等的。儀表放大器的工作頻率一般從直流(DC)到大約1MHz之間。在較高頻率時,輸入電容影響比輸入電阻更重要,此時,通常使用差分放大器來處理高速信號,這樣雖然提高了速度,但卻降低了輸入阻抗。
1.儀表放大器有什么作用
儀表放大器有時會被錯誤地理解,不是所有用于儀器儀表的放大器都是儀表放大器,并且所有的儀表放大器決不只用于儀器儀表。儀表放大器最重要功能是能在噪聲環境中檢測出微弱信號。因為噪聲電壓通常表現為共模信號,而有用信號則是差分信號,所以利用儀表放大器的高共模抑制特性(CMR),能將有用信號從噪聲中提取并放大。另外,在儀表放大器實際應用中的信號源通常具有幾千歐(kΩ)甚至更高的輸出阻抗,所以要求放大器具有非常高的輸入阻抗(通常達到GΩ級),儀表放大器不但能滿足這一要求,而且兩個輸入端的輸入阻抗是相等的。儀表放大器的工作頻率一般從直流(DC)到大約1MHz之間。在較高頻率時,輸入電容影響比輸入電阻更重要,此時,通常使用差分放大器來處理高速信號,這樣雖然提高了速度,但卻降低了輸入阻抗。
2.如何防止儀表放大器輸入端過壓
設計工程師需要外部電阻防止太大的驅動電流通過內部ESD箝位二極管產生的過壓。限流電阻的阻值取決于儀表放大器的噪聲水平、電源電壓和所需要的過壓保護。在儀表放大器的數據手冊中給出推薦值。
由于采用外部限流電阻會增加噪聲,所以另外一種方法是使用外部大電流箝位二極管,以大幅度減少阻值。必須注意到,大多數普通二極管都具有很大的漏電流,從而會在儀表放大器的輸出端產生很大的失調誤差。由于這種漏電流與溫度呈指數關系增加,所以設計工程師在高阻抗信號源應用中不應使用普通二極管。
3.RFI濾波是如何工作的

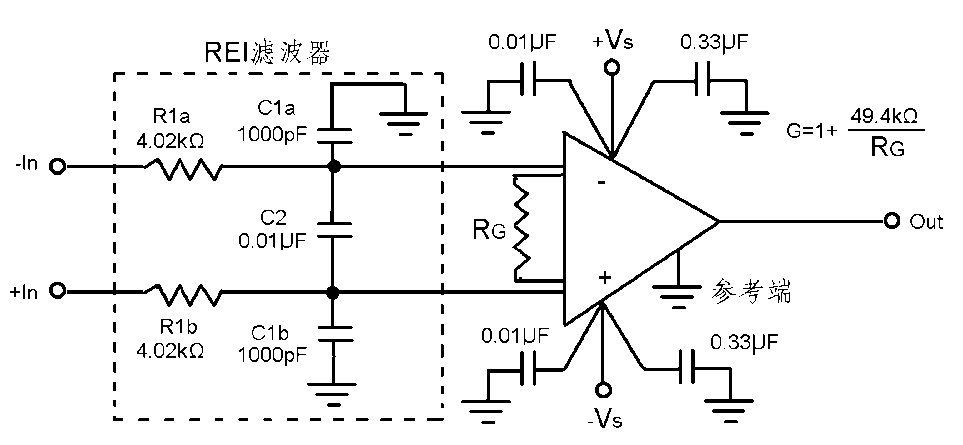

傳感器與儀表放大器之間的長導線容易受到射頻干擾(RFI)。儀表放大器對RF整流之后會表現為DC輸出失調誤差。一種在RF干擾到達儀表放大器之前濾除RF干擾的解決方案如圖所示。元件R1a和C1a構成同相輸入端的低通濾波器,同樣元件R1b和C1b構成反向輸入端的低通濾波器。
重要的是上述兩個低通濾波器的截止頻率應當很好地匹配,否則會將共模信號轉換成差分信號。C2至少是C1的10倍,高頻時由于兩輸入端“短路”有點兒放寬了這個要求。盡管如此,C1a和C1b匹配至關重要。它們應該選用±5%的C0G薄膜電容。這種濾波器的差分帶寬為{1/2πR(2C2+C1)},其共模帶寬為[1/2πR1C1)]。
我公司現有成熟產品有:HJ118低功耗精密儀表放大器、HJ52301A/B/C高溫精密儀表放大器及HJ333低漂移軌對軌精密儀表放大器等器件,歡迎垂電!
