  • HJ8038精密函數發生器全溫環境使用方案

    • 分類:應用
    • 作者:航晶微電子
    • 來源:
    • 發布時間:2022-05-11
    • 訪問量:

    客戶在使用HJ8038過程中,發現正弦波存在諧波失真的情況,在得知該情況后,我方組織技術人員根據客戶提出的問題,對HJ8038產品進行問題復現并研究改善措施,同時在全溫環境下,對器件的性能參數進行了進一步的探究。   最終實驗研究情況如下:   1、對HJ8038的應用電路進行了優化,如圖1和圖2所示,通過增加調諧電路對諧波失真進行了改善,使其諧波失真參數滿足用戶使用要求。   2、實驗過程中發現,系統供電電壓的變化會直接影響輸出波形的幅度大小,測試數據如表1所示,建議用戶使用高精度、低溫漂的電源電路進行配電。   3、HJ8038自身功耗較大(+15V配電時,IDD=20mA,功耗P=300mW),用戶在使用時需要考慮熱耗問題,需要配置合適散熱器或布局時進行散熱處理;   4、通過對HJ8038在-55℃~+125℃的全溫環境性能考核(帶載15mA)中發現,該器件在全溫環境中都能夠正常穩定的工作。   產品概述   HJ8038精密函數發生器是采用肖特基勢壘二極管等先進工藝制成的單片集成電路芯片,電源電壓范圍寬、穩定度高、精度高、易于用等優點,外部只需接入很少的元件即可工作,可同時產生方波、三角波和正弦波,其函數波形的頻率受內部或外電壓控制,可被應用于壓控振蕩和FSK調制器。可直接替代ICL8038,且該產品已實現全國產化。   特點:   可同時輸出任意的三角波、矩形波和正弦波   頻率范圍:0.001HZ~300kHz   占空比范圍:2%~98%   低失真正弦波:5%   低溫度漂移:50ppm/℃   三角波輸出線性度:0.1%   工作電源:±7V~±14V或者+14V~+28V ? ? ?電原理框圖 ? ? ?封裝及引出端功能 ? ? 采用紫瓷扁平14線封裝(F14-01)和紫瓷雙列直插14線封裝(D14S2) ? ? ?引出端排列及功能如圖8所示: 絕對額定最大值 ? ? ?電特性 ? ?除非另有說明,TA=25℃, VS=±10V或+20V, ?RL=10kΩ。 ? ?實物圖 ? ?典型應用 ? ?1、信號發生器輸出頻率f=0.33/R·C?(R=RA=RB),建議使用高穩定、高精度的電阻、電容;??? ? ?2、?若出現波形失真的情況,可以通過調節滑動變阻器RT1和RT4的阻值來對波形進行調節; ? ?3、若V+、V-誤差/噪聲較大,為保證輸出的穩定性,建議采用基準源供電。????? ? ?

    實驗背景

      客戶在使用HJ8038過程中,發現正弦波存在諧波失真的情況,在得知該情況后,我方組織技術人員根據客戶提出的問題,對HJ8038產品進行問題復現并研究改善措施,同時在全溫環境下,對器件的性能參數進行了進一步的探究。

      最終實驗研究情況如下:

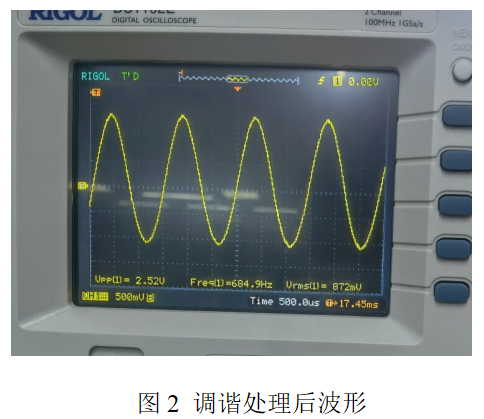

      1、對HJ8038的應用電路進行了優化,如圖1和圖2所示,通過增加調諧電路對諧波失真進行了改善,使其諧波失真參數滿足用戶使用要求。

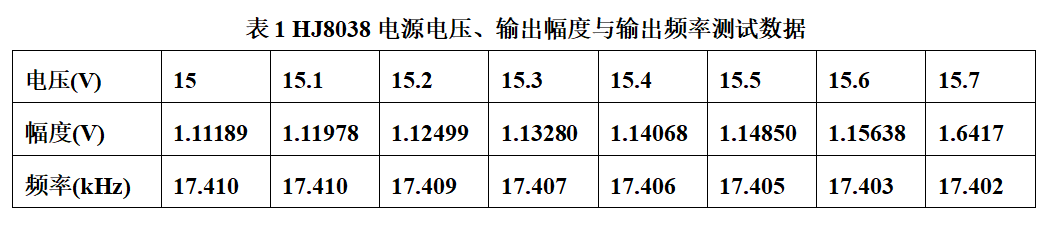

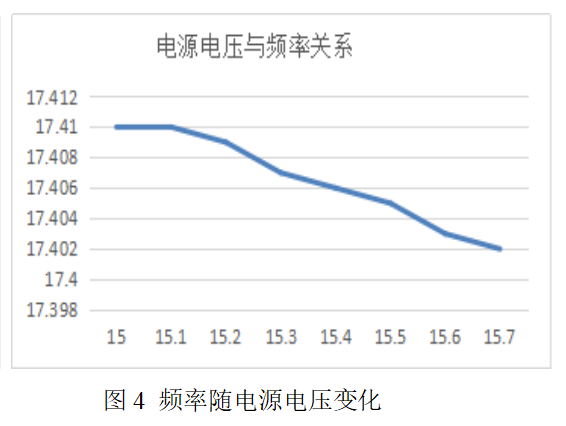

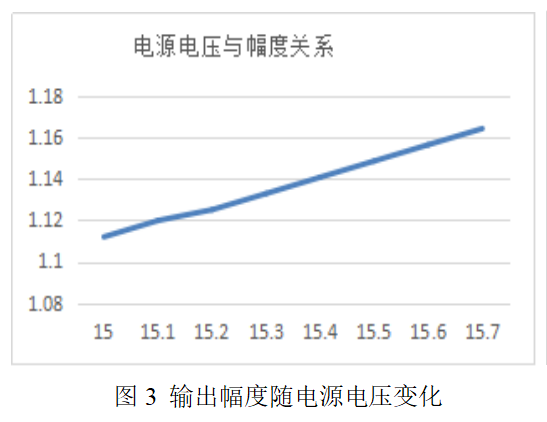

      2、實驗過程中發現,系統供電電壓的變化會直接影響輸出波形的幅度大小,測試數據如表1所示,建議用戶使用高精度、低溫漂的電源電路進行配電。

      3、HJ8038自身功耗較大(+15V配電時,IDD=20mA,功耗P=300mW),用戶在使用時需要考慮熱耗問題,需要配置合適散熱器或布局時進行散熱處理;

      4、通過對HJ8038在-55℃~+125℃的全溫環境性能考核(帶載15mA)中發現,該器件在全溫環境中都能夠正常穩定的工作。

      產品概述

      HJ8038精密函數發生器是采用肖特基勢壘二極管等先進工藝制成的單片集成電路芯片,電源電壓范圍寬、穩定度高、精度高、易于用等優點,外部只需接入很少的元件即可工作,可同時產生方波、三角波和正弦波,其函數波形的頻率受內部或外電壓控制,可被應用于壓控振蕩和FSK調制器。可直接替代ICL8038,且該產品已實現全國產化。

      特點:

      可同時輸出任意的三角波、矩形波和正弦波

      頻率范圍:0.001HZ~300kHz

      占空比范圍:2%~98%

      低失真正弦波:5%

      低溫度漂移:50ppm/℃

      三角波輸出線性度:0.1%

      工作電源:±7V~±14V或者+14V~+28V

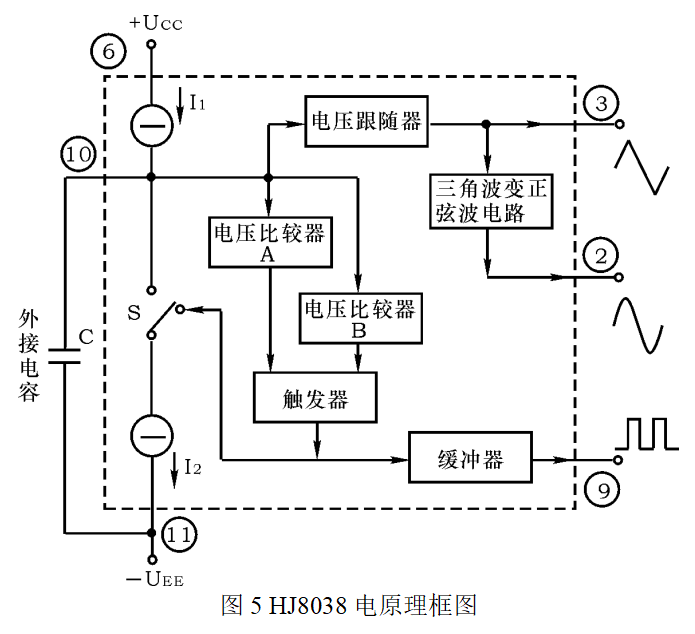

         電原理框圖

         封裝及引出端功能

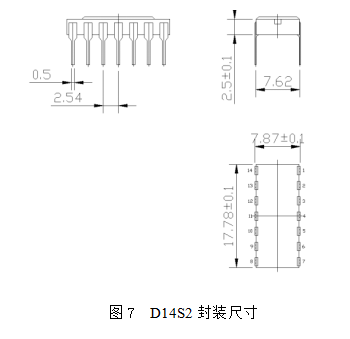

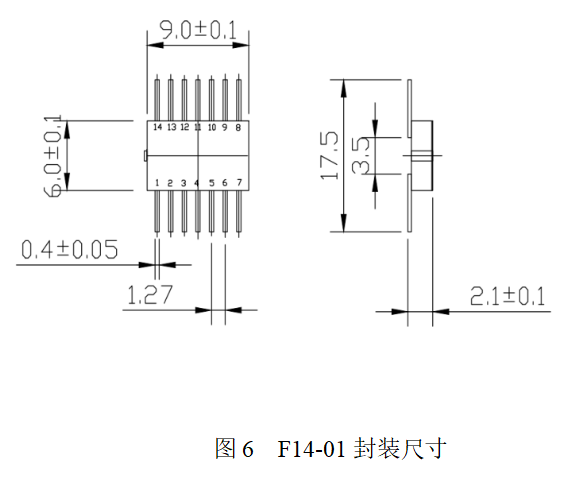

        采用紫瓷扁平14線封裝(F14-01)和紫瓷雙列直插14線封裝(D14S2)

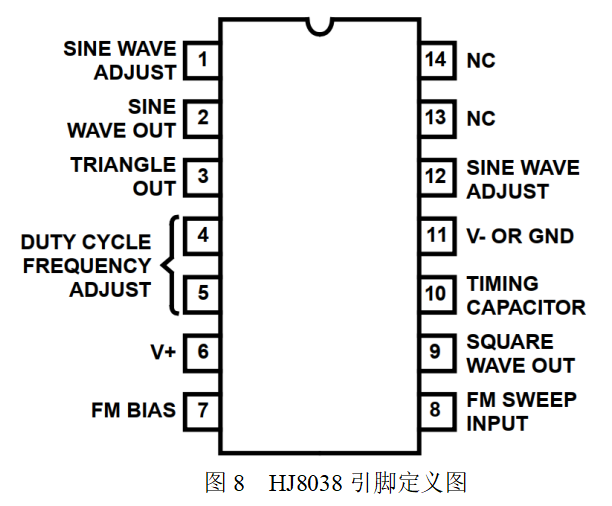

         引出端排列及功能如圖8所示:

    絕對額定最大值

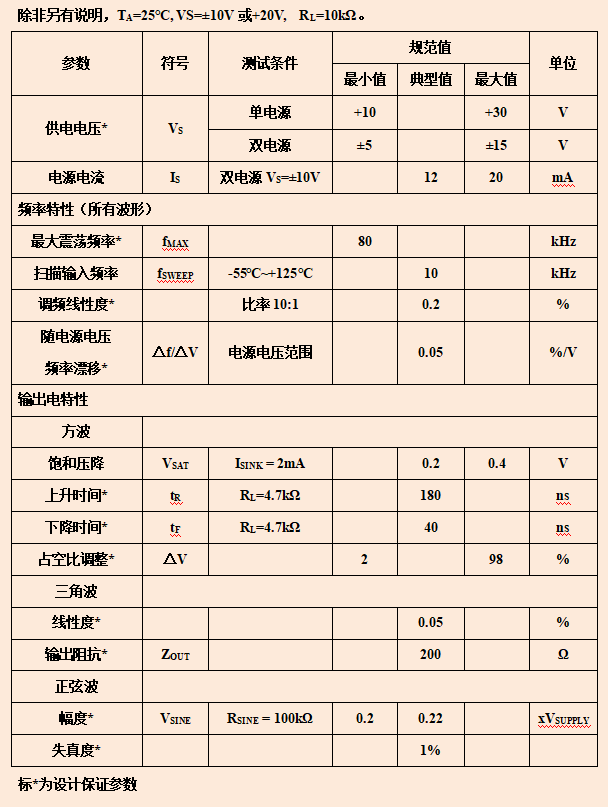

         電特性

       除非另有說明,TA=25℃, VS=±10V+20V,  RL=10kΩ

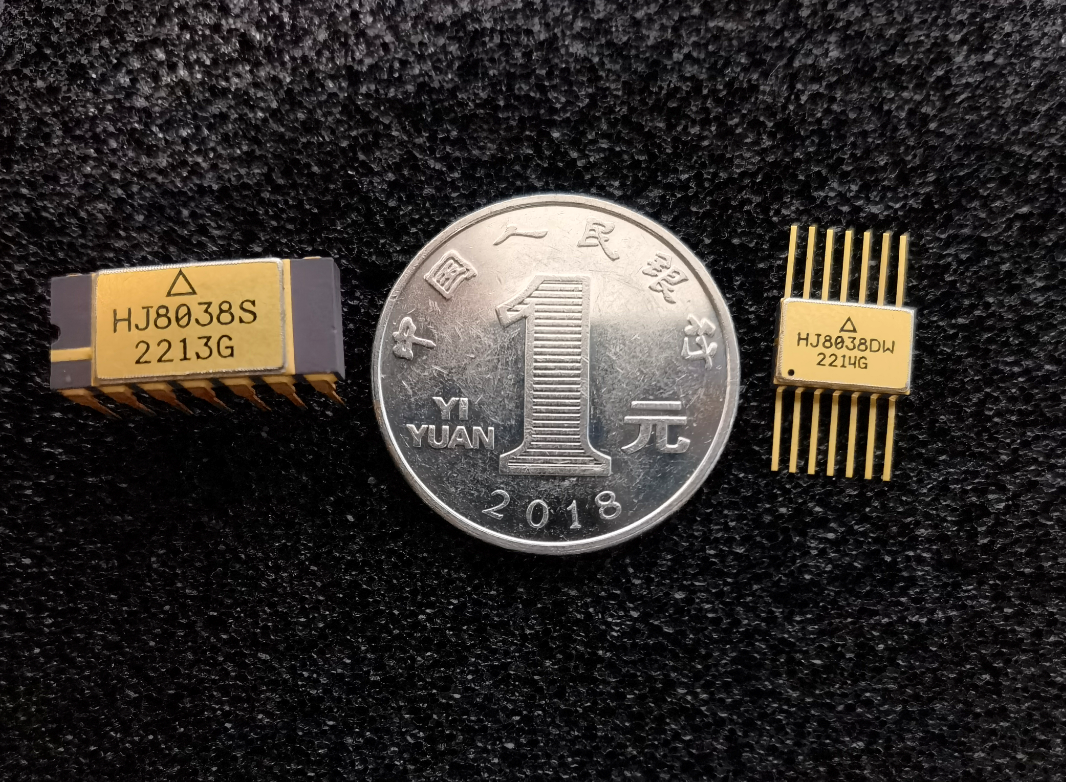

       實物圖

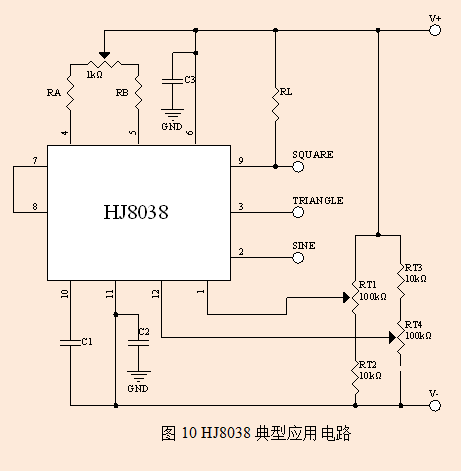

       典型應用

       1、信號發生器輸出頻率f=0.33/R·C (R=RA=RB),建議使用高穩定、高精度的電阻、電容;

       2、 若出現波形失真的情況,可以通過調節滑動變阻器RT1和RT4的阻值來對波形進行調節;

       3、若V+、V-誤差/噪聲較大,為保證輸出的穩定性,建議采用基準源供電。
