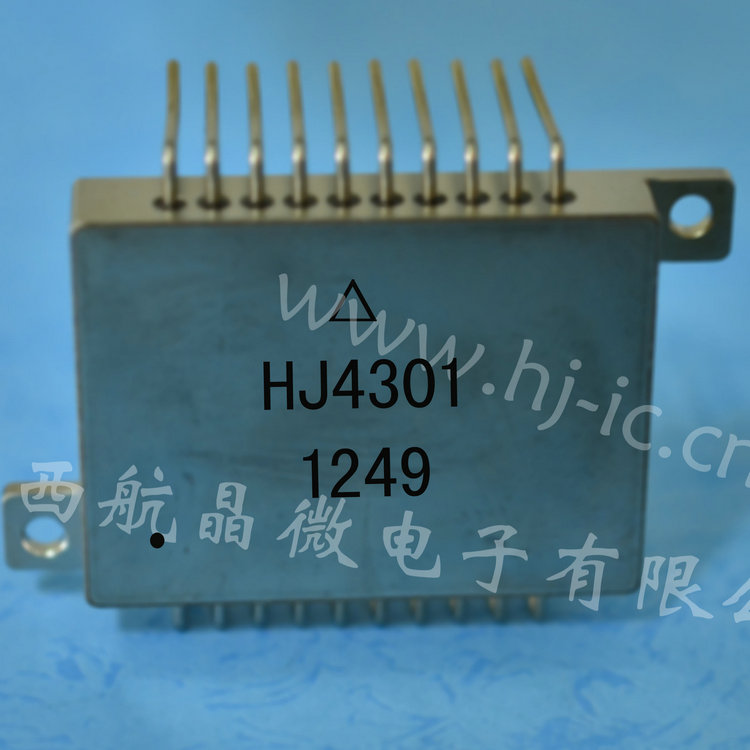

HJ4301集成柵驅動三相MOSFET橋脈沖驅動器
HJ4301是一種三相MOSFET橋脈沖驅動器，采用混合集成電路工藝技術，由智能的集成柵驅動控制和保護電路以及三相MOSFET橋組成，具有75V 電機電源電壓和29A電流輸出能力。具有全面的保護功能，包括欠壓鎖定保護、交叉導通控制和用于消除對通的可編程死區控制電路。另外使能控制可以關斷橋輸出。該器件采用電氣隔離的金屬全密封封裝，具有很低的熱阻，允許直接安裝在散熱器上，不需要絕緣墊。該器件可廣泛應用于三相無刷直流電機伺服控制、舵機動作控制、方向駕駛儀控制、三相交流電機感應馬達控制和高壓交流壓縮機控制等場合。插拔式替代MSK4301。
所屬分類: 電機驅動
產品概述
產品特點有:
29A電流輸出能力 75V 電機電源電壓
100%占空比高端導通能力 適合DC～100kHz的PWM信號
對通和交叉導通保護 欠壓鎖定保護
可編程死區時間控制 橋關斷使能低有效
