HJ1228 移相全橋諧振逆變電路

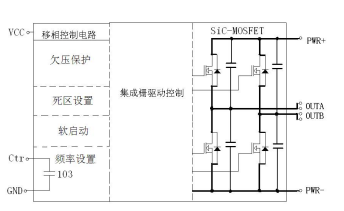

HJ1228移相全橋諧振電路，采用高溫厚膜集成電路工藝技術，集成了移相諧振控制電路、柵驅動電路、欠壓保護電路和SiC-MOSFET全橋，具有1200V 的耐壓和30A（+25℃）電流輸出能力。該器件采用電氣隔離的金屬全密封封裝，具有較低的熱阻，引腳與外殼絕緣，可直接安裝在機架上。模塊可以高溫環境在可靠工作，工作溫度TC > 200°C。
傳統的全橋變換電路中，開關元件在導通或關斷時，電壓、電流均不為零，因電壓電流重疊會產生較大的開關損耗。
本電路采用軟開關移相全橋變換技術，利用變壓器漏感和開關元件上并聯的諧振電容實現零電壓開關，避免了電壓、電流重疊的現象，可極大程度降低電壓變換過程中開關元件的開關損耗，提高轉換效率。
所屬分類: 電機驅動
產品概述
產品特點：
欠壓保護及軟啟動控制
工作溫度TC>200°C
零電壓開啟與關斷
集成浮柵驅動控制器（10%～90%占空比）
超前臂死區時間設置：260ns（可按用戶需求定制，范圍150ns～600ns）
滯后臂死區時間設置：260ns（可按用戶需求定制，范圍150ns～600ns）
頻率設置引出端Ctr，可通過該引腳對地外接電阻設置電路工作頻率
