HJ2541雙路功率運算放大器
- 分類：新品發布
- 作者：航晶微電子
- 來源：
- 發布時間：2020-10-30
- 訪問量：
航晶微電子已推出了一系列國產化替代集成電路產品。下面介紹下航晶微電子HJ2541完全替代OPA2541。
航晶微電子已推出了一系列國產化替代集成電路產品。下面介紹下航晶微電子HJ2541完全替代OPA2541。
HJ2541相對于OPA2541
1）都是在TO3-8的殼體中，低熱阻的固定BeO（氧化鈹）高導熱厚膜基板，來實現雙通道功率放大。
2）兩者輸出電流能力相當。但HJ2541的工作電壓只能達到±18V。

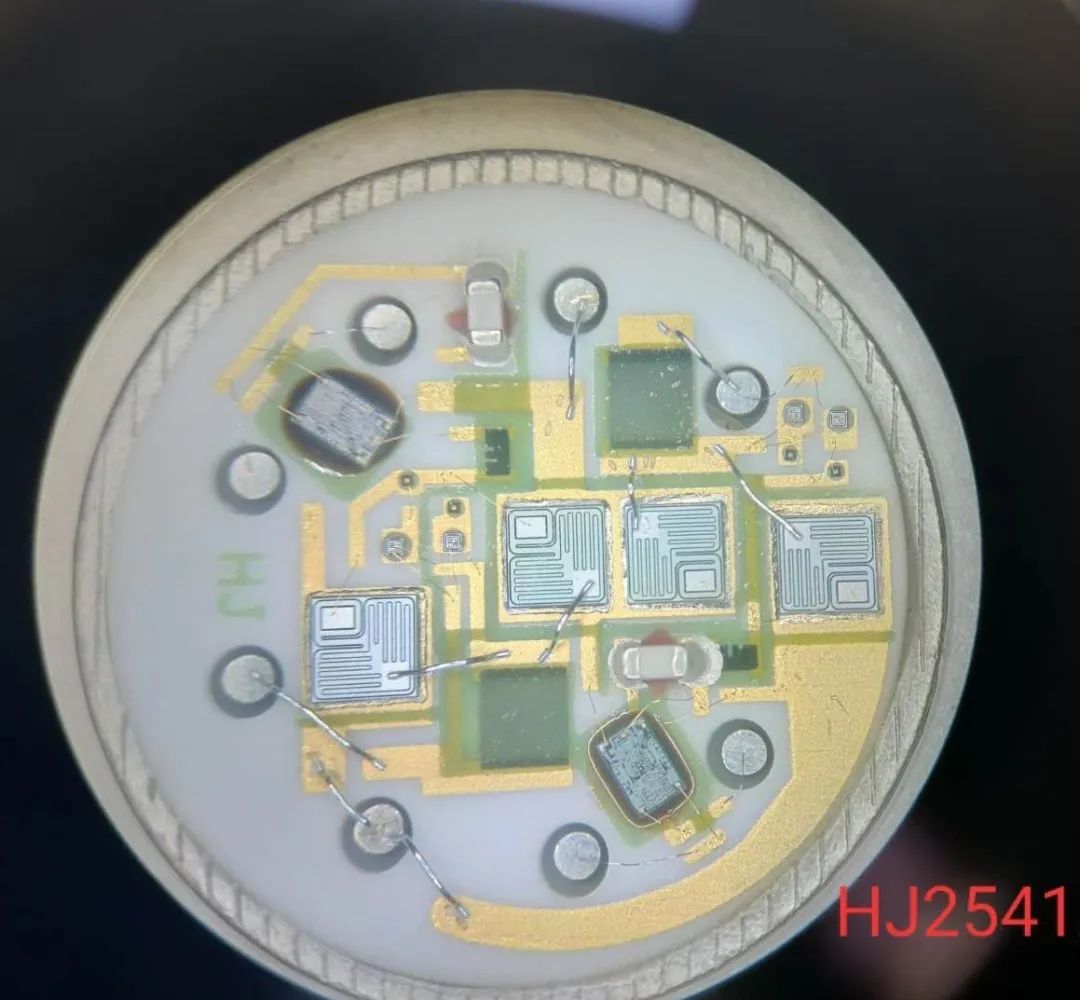

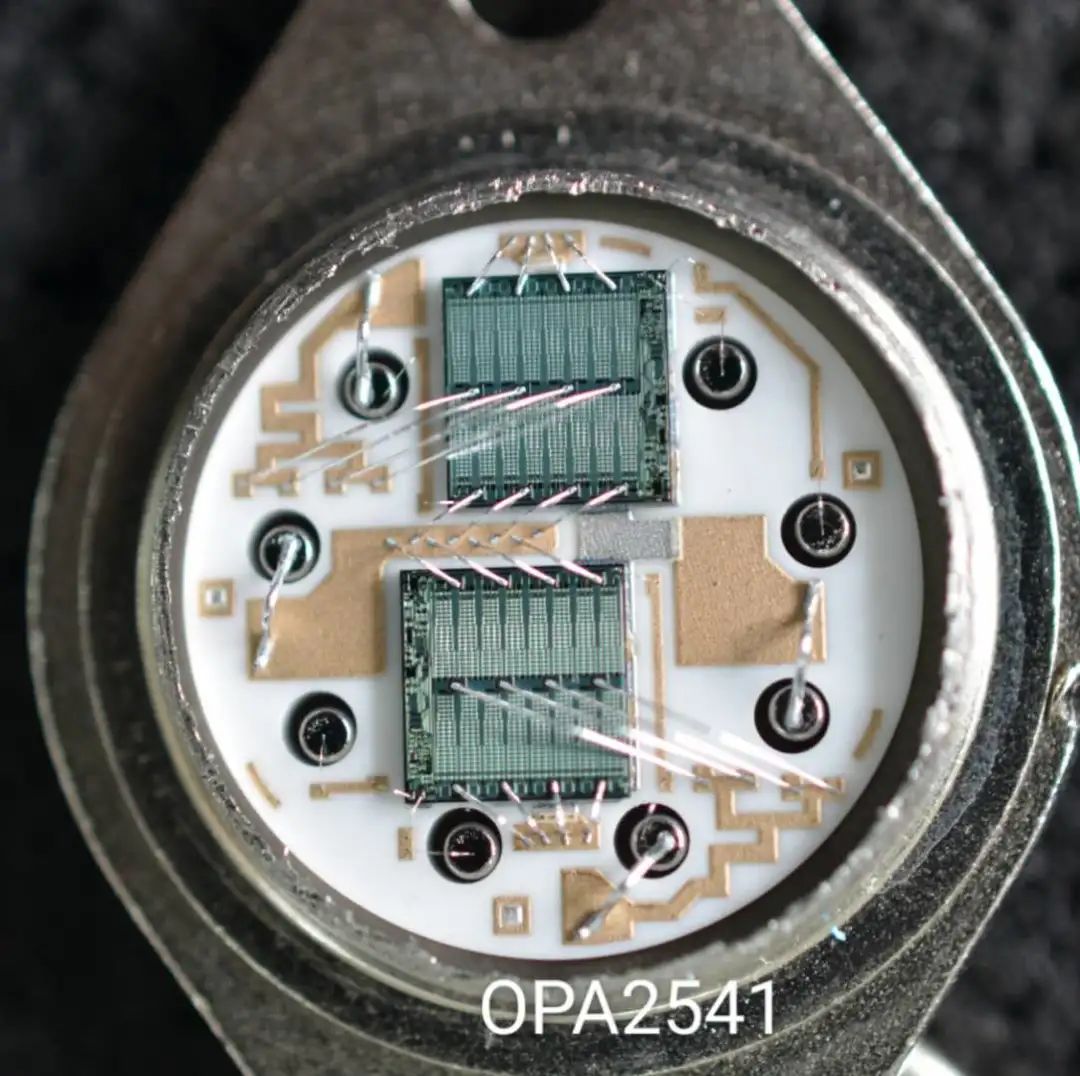

3）OPA2541的功率NPN管和PNP管，均采用正面引出，因此Rc大，熱阻大、且受管芯面積制約，發熱集中。而HJ2541則將放大和功率驅動分開來在厚膜電路里實現，且采用縱向功率NPN管和PNP管，發熱較小且分散。這樣做的好處是提高了器件的可靠性。
4）全部采用國產材料實現。
5）在±15V模擬配電系統，兩者可完全互換使用，不用做任何改變。
HJ2541雙路功率運算放大器
HJ2541是雙路功率運算放大器，能夠提供高達5A的輸出電流。將兩個功率運放置于單個封裝中，提供了無與倫比的功率密度，可以在中壓段直接替代OPA2541。
使用TO3-8外殼封裝使得與內部電路完全隔離，因此無需使用會降低熱性能的絕緣子，可以直接安裝散熱器。內部電路會將輸出電流限制在大約6A。能夠應用于電機驅動器，伺服放大器，音圈驅動器，橋式放大器，可編程電壓源，音頻放大器等領域。

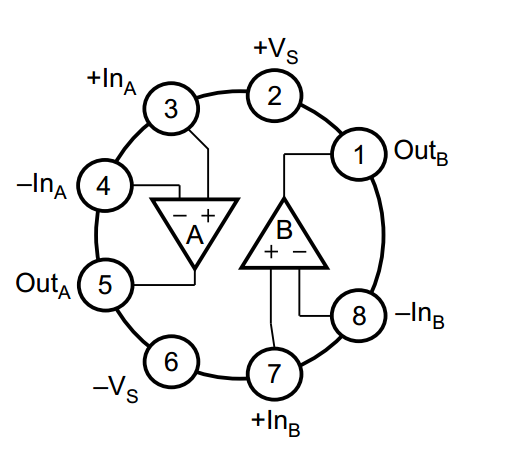

2、電原理框圖
3、封裝形式及引出端功能

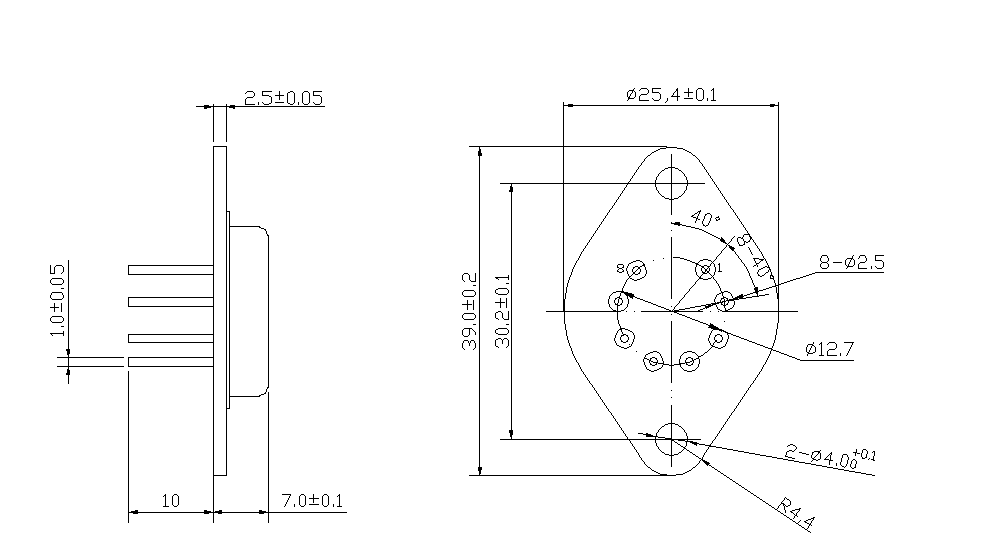

1）采用TO3-8金屬圓外殼全密封封裝。

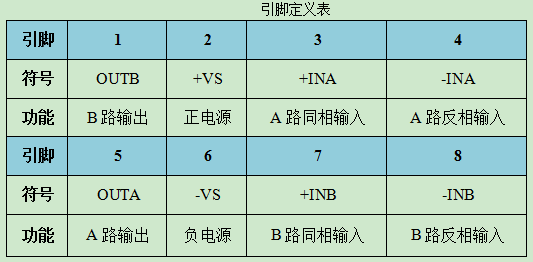

2）引出端引腳定義

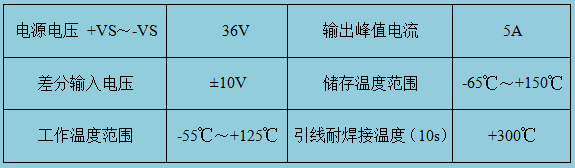

4、絕對最大額定值

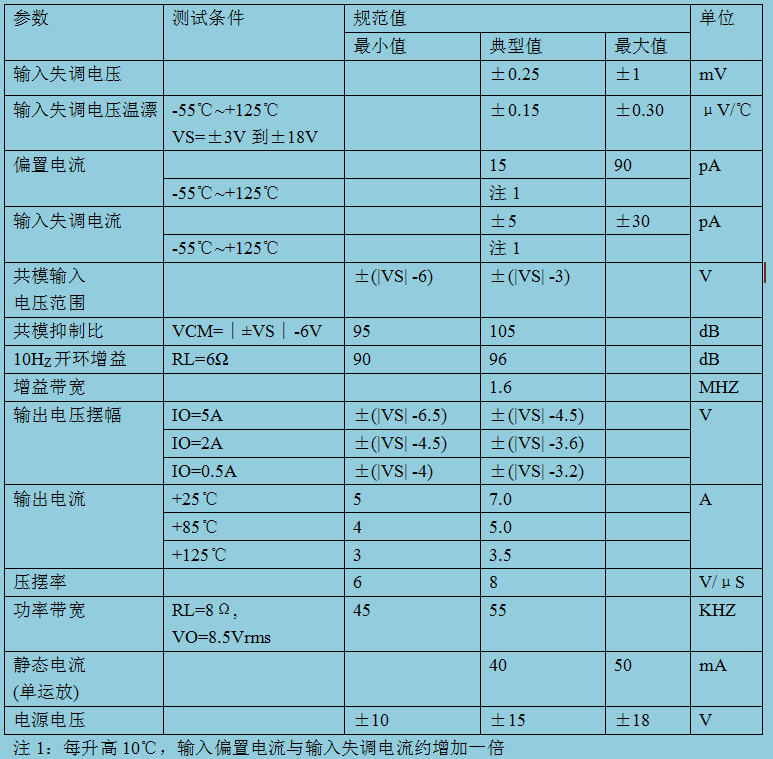

5、電特性
如無另外說明則 T = 25 ℃，VS = ± 15V
6、典型應用
