國產LVDT信號調理電路-HJG598

分類：新品發布
作者：航晶微電子
來源：
發布時間：2021-09-30
訪問量：

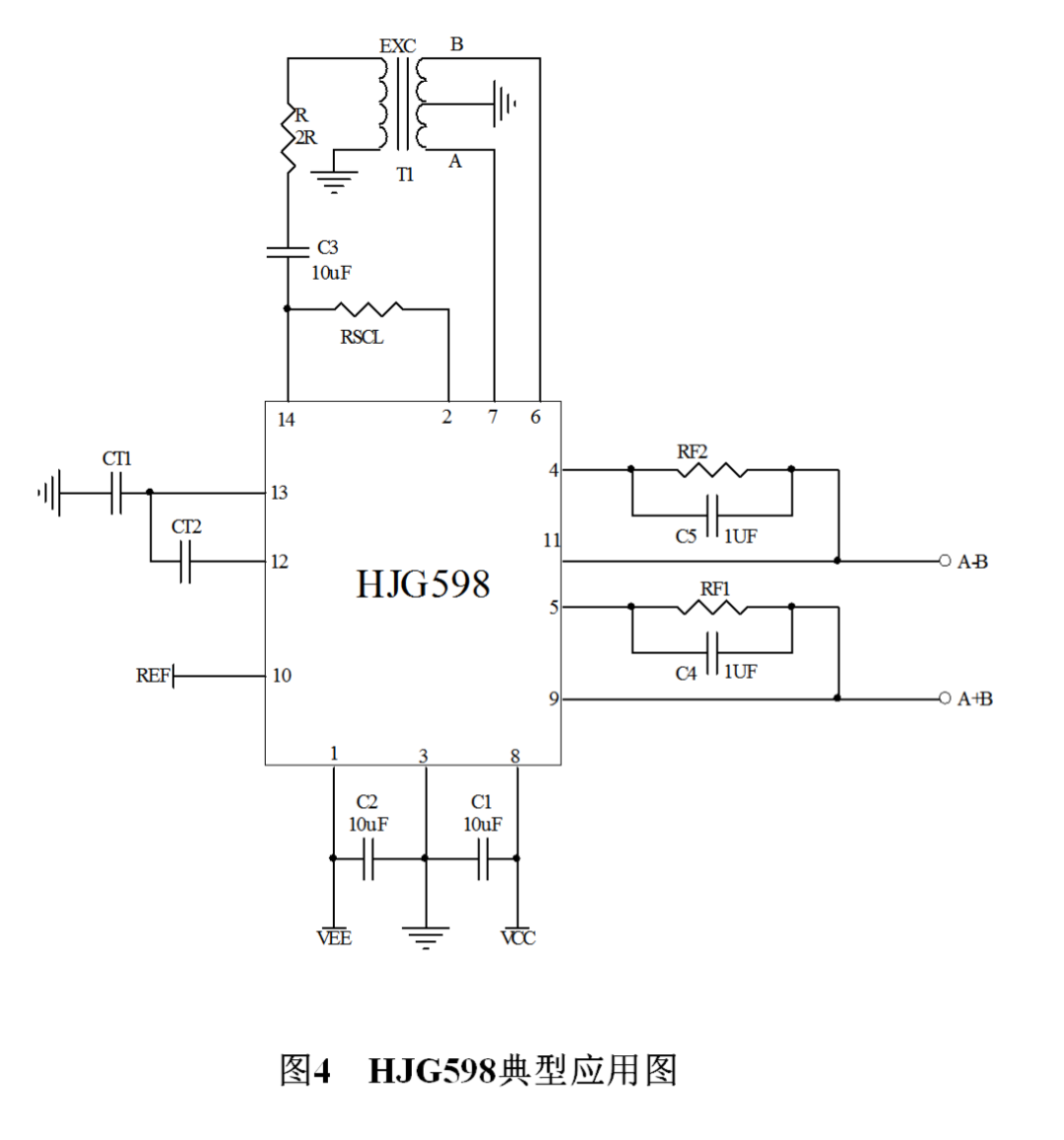

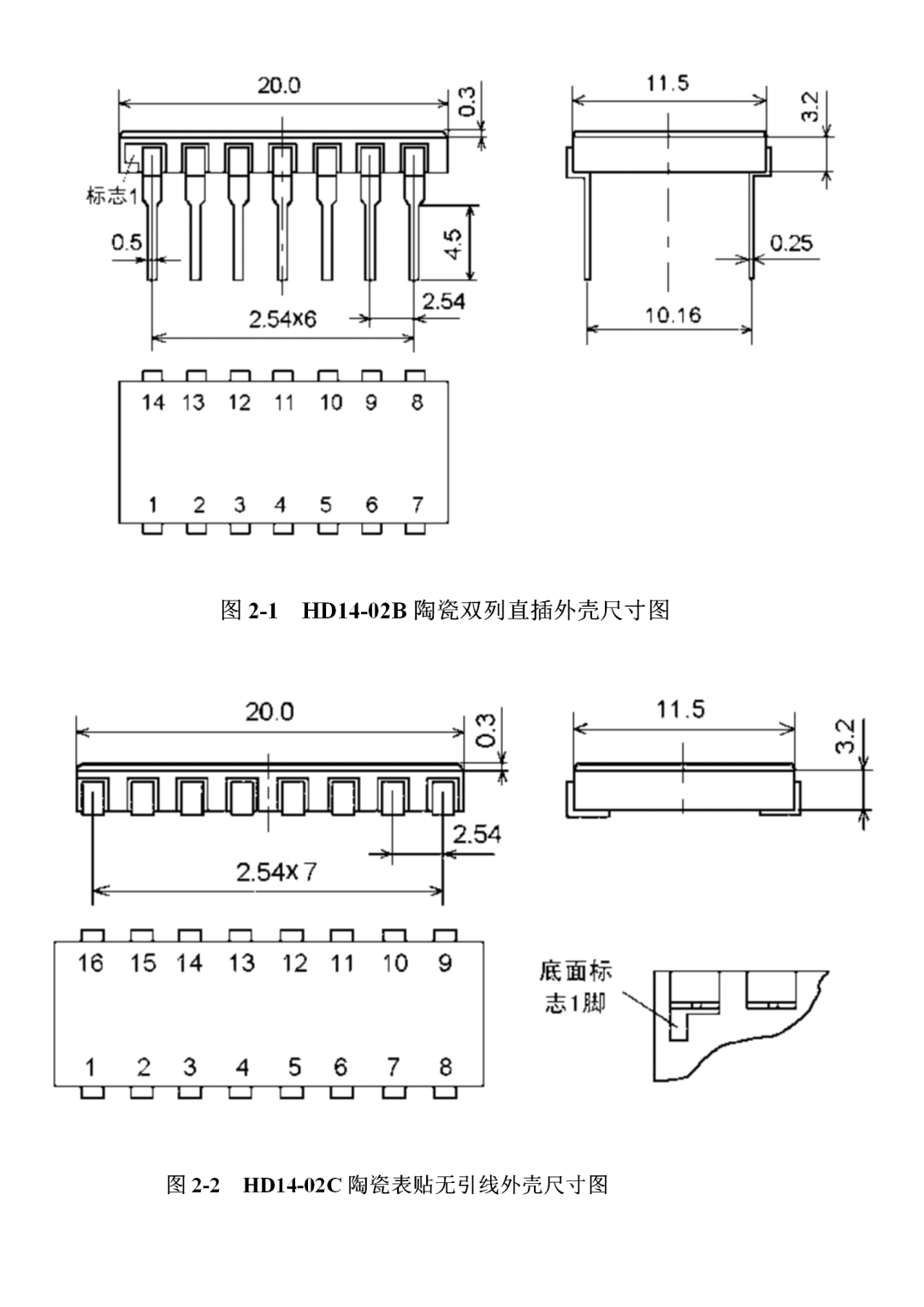

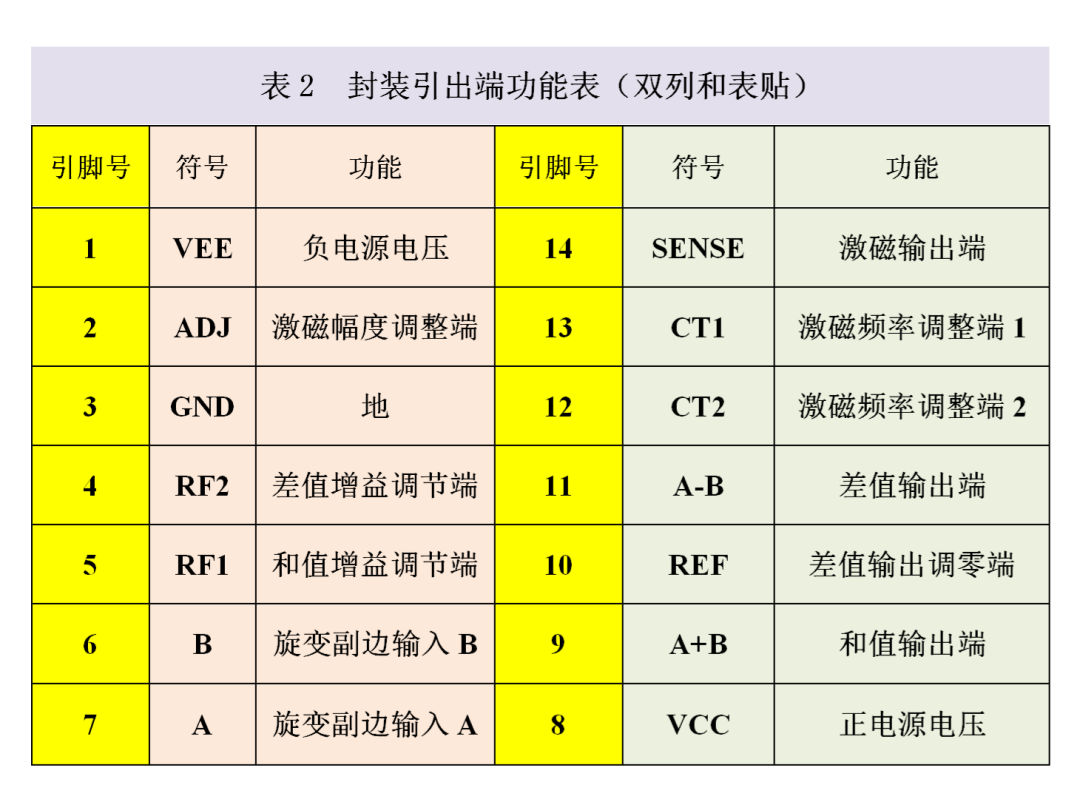

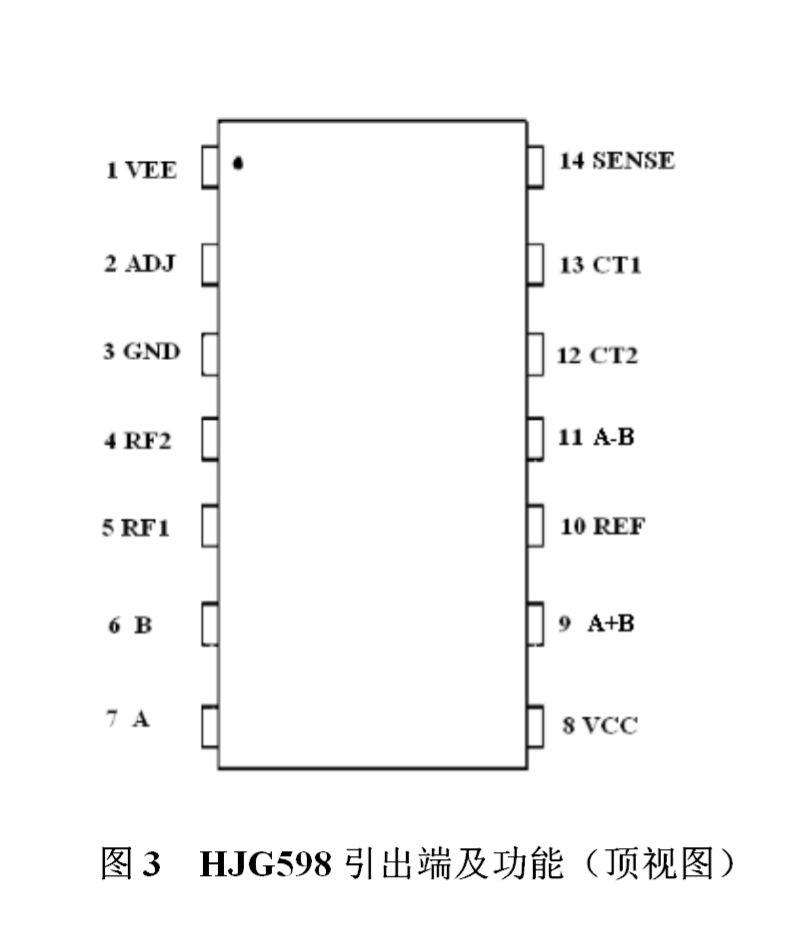

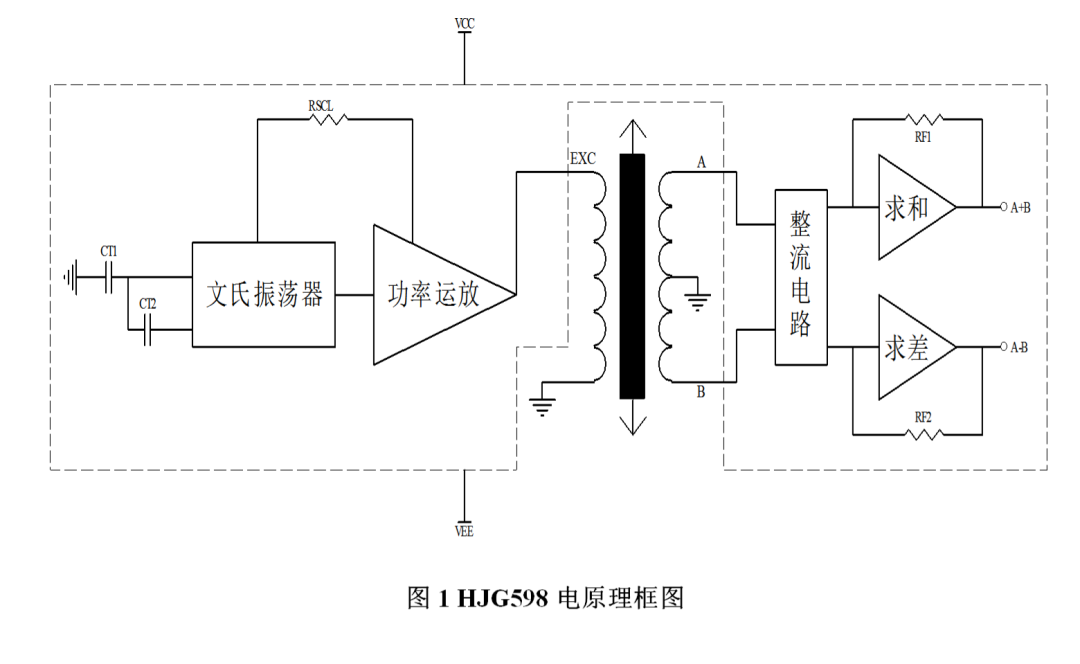

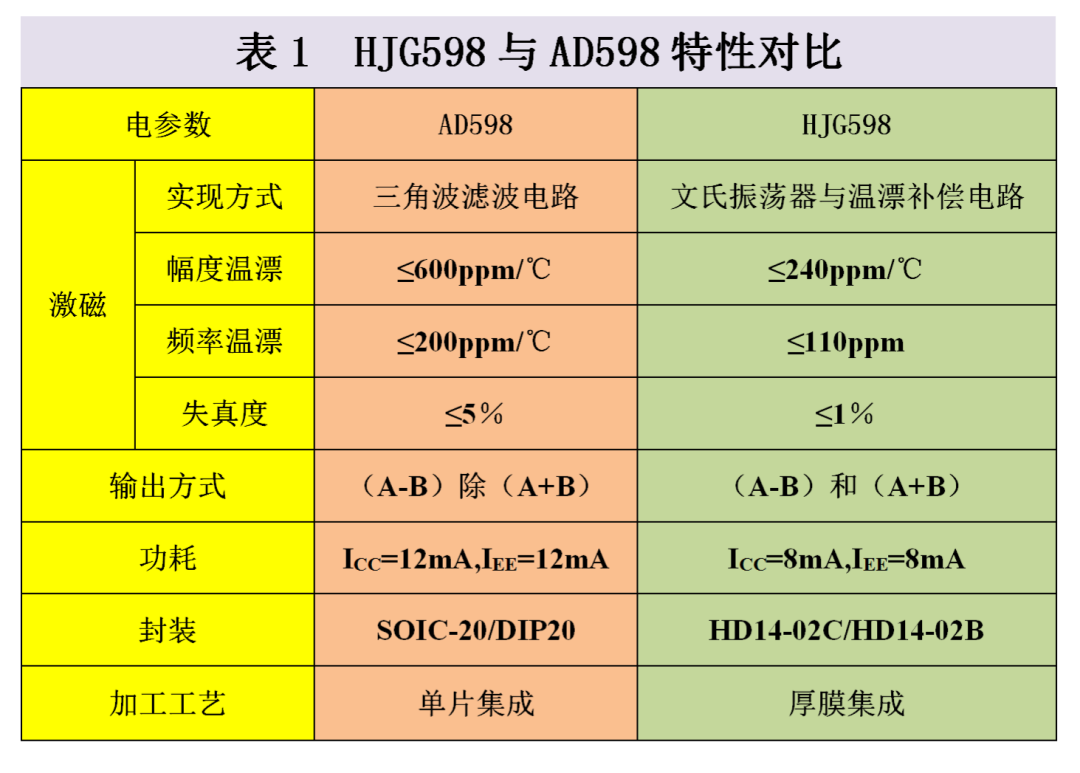

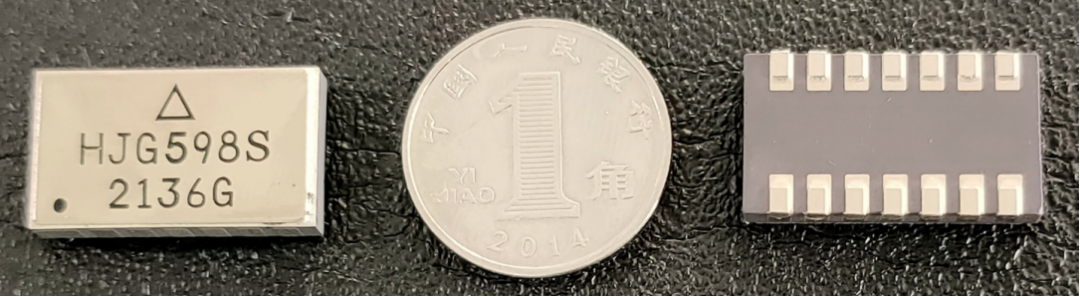

隨著國際環境的不確定性和中美摩擦不斷升級，美國等針對中國集成電路行業的打壓呈逐步擴大化趨勢，采購進口集成電路越發困難，價格成百倍千倍飛漲，嚴重影響中國經濟發展及國家安全，集成電路產業走國產化道路必然是大勢所趨。鑒于國家對集成電路產業的政策支持力度進一步加大，逐步將集成電路產業鏈實現國產化替代，我公司在推出的200余種國產化集成電路的基礎上，經過前期市場調研、方案論證和實驗驗證及自身的技術積累與研究，推出了航晶微電子自產的LVDT信號調理電路，可功能替代進口AD598。 ? 概述　　HJG598是采用厚膜集成工藝設計完成的LVDT信號調理電路，包含正旋波振蕩器和功率驅動，用于產生驅動原邊LVDT的激磁信號，同時HJG598將旋轉變壓器輸出的調幅波（AM)信號調理轉換為直流電壓，輸出可調節的和值輸出（A+B)與差值輸出（A-B)，沒有做與AD598一樣在芯片內部進行比例相除運算，方便客戶可以根據和值輸出（A+B)直接判斷激磁與旋變的電氣連接是否正常，用戶可以在DSP或帶運算功能的單片機實現除法運算，量化計算角度。HJG598 LVDT信號調理電路非常適合精密工業位置和計量應用，具有溫漂小、檢測精度高、可靠性高、高靈敏度等優點。廣泛應用于伺服控制系統、航空航天、電子等領域的角度位置檢測系統中。綜上所述，HJG598真正意義上實現了AD598的國產化替代。國產HJG598與進口AD598特性對比如表1。　　電原理圖　　封裝形式及引出端功能　　1．封裝形式　　采用陶瓷雙列直插外殼HD14-02B和HD14-02C陶瓷表貼無引線外殼封裝，外形尺寸如下圖2: 　　2．引出端功能　　表2封裝引出端功能表電特性 ? 除非另有說明，VCC=+15V,VEE=-15V,TA=25℃。典型應用圖注： 1.改變RSCL可以改變EXC的幅度； 2.電容CT1與CT2必須配對，且必須選用NPO/COG介質的電容； ?3.REF端可以對輸出電壓VA-B的零位進行調節。

開發背景

概述

　　HJG598是采用厚膜集成工藝設計完成的LVDT信號調理電路，包含正旋波振蕩器和功率驅動，用于產生驅動原邊LVDT的激磁信號，同時HJG598將旋轉變壓器輸出的調幅波（AM)信號調理轉換為直流電壓，輸出可調節的和值輸出（A+B)與差值輸出（A-B)，沒有做與AD598一樣在芯片內部進行比例相除運算，方便客戶可以根據和值輸出（A+B)直接判斷激磁與旋變的電氣連接是否正常，用戶可以在DSP或帶運算功能的單片機實現除法運算，量化計算角度。HJG598 LVDT信號調理電路非常適合精密工業位置和計量應用，具有溫漂小、檢測精度高、可靠性高、高靈敏度等優點。廣泛應用于伺服控制系統、航空航天、電子等領域的角度位置檢測系統中。綜上所述，HJG598真正意義上實現了AD598的國產化替代。國產HJG598與進口AD598特性對比如表1。
