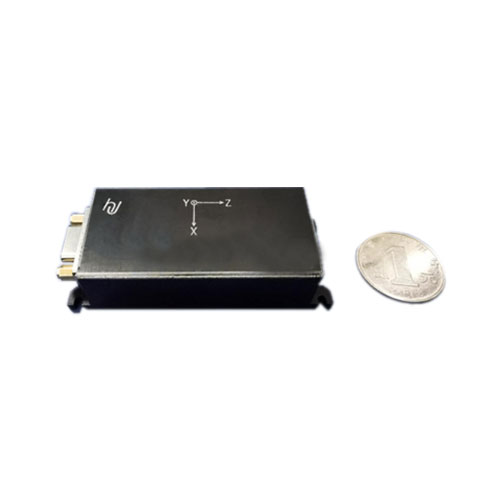

HJMAG803三軸高精度弱磁測量模塊
HJMAG803是三軸高精度弱磁測量模塊。該電路由恒流源、振蕩源、加速網絡、驅動網絡、倍壓網絡、放大網絡、同步解調網絡、積分網絡、反饋網絡、偏置電路和溫度測量電路等組成。采用磁阻式傳感器電路的方法來測量周圍環境的地磁場。
由于電路中反饋網絡的存在使得該電路處于閉環系統，所以相比于傳統的磁阻式傳感器HJMAG803電路具有檢測精度高、可靠性高、穩定型好、高靈敏度等優點，已廣泛應用于導航系統、定向和磁強測量電路等。實現了地磁信號與電壓信號的相互轉換。
所屬分類: HJMAG803
產品概述
電特性
除非另有說明，VDD=+5V，TA=+25℃（屏蔽桶內的噪聲±2nT，1nT≈0.033mV）
|
參數名稱 |
符號 |
測試條件 |
規范值 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
||||
|
測量磁場范圍 |
B |
|
-0.8 |
|
+0.8 |
gauss |
|
基準電壓輸出 |
Vbias |
TA=+25℃ |
2.495 |
2.500 |
2.505 |
V |
|
輸出電壓幅度 |
OUTX/OUTY/OUTZ |
|
1 |
|
4 |
V |
|
靜態電流 |
IS |
|
|
30 |
|
mA |
|
線性度誤 （±0.8gauss） |
αVID |
±0.8gauss |
|
0.05 |
|
%滿量程 |
|
分辨率 |
VID |
|
|
8 |
|
nT |
