45 HJ417

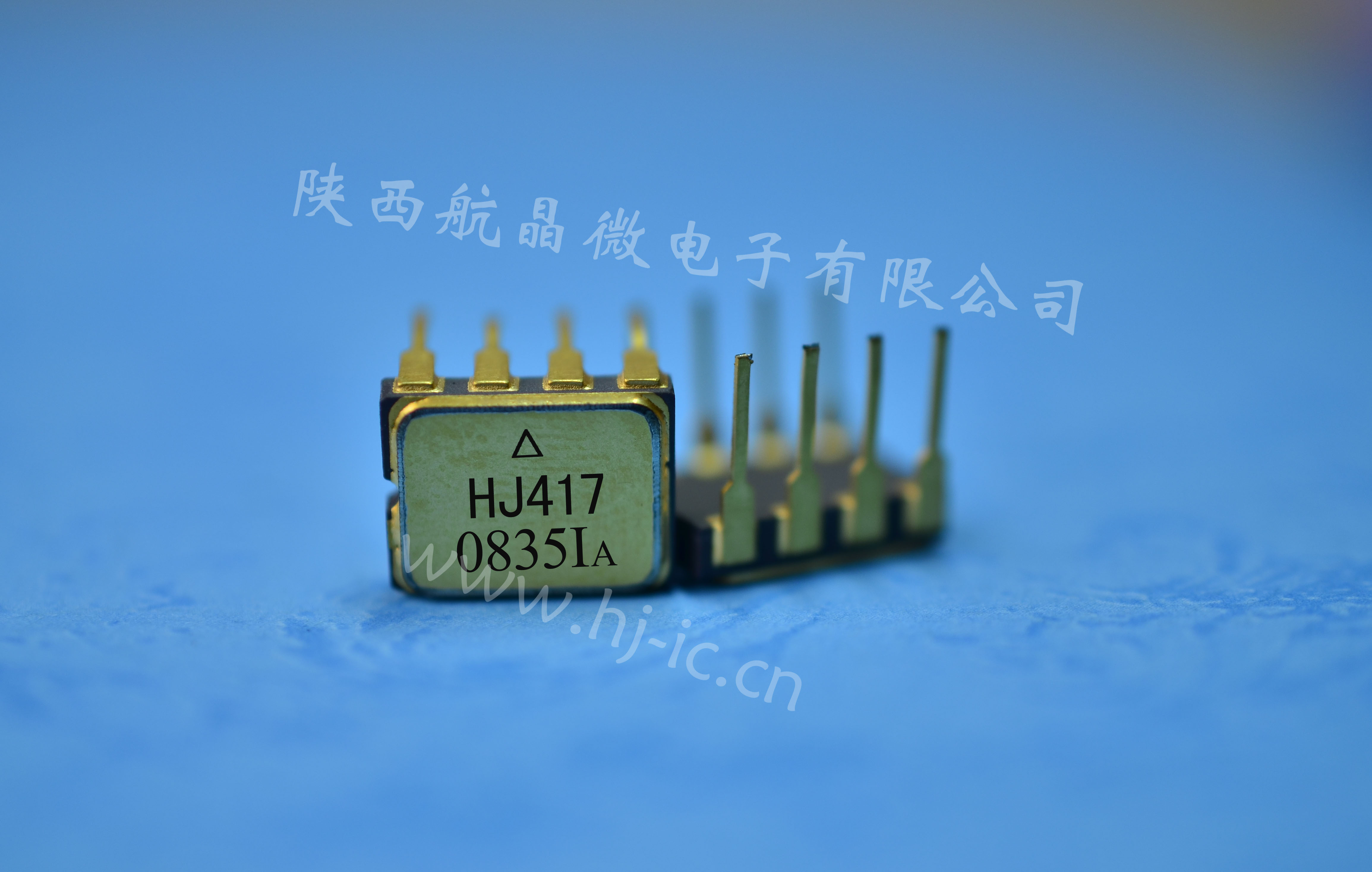

HJ417精密比例電壓儀表放大變送器
HJ417是一種用于處理電橋信號的比例電壓變送集成電路，它的最大特點是輸出信號能成比例的自動跟蹤電源電壓的變化，這一點對于公用一組電源的控制系統來說是非常必要的。器件內包括一個用于處理差分輸入信號的高精度儀表放大器、一個用于激勵傳感器的比例輸出電流源和一個具有保護功能的輸出級。電路增益、失調電壓和輸出電壓范圍（最大0.2~4.8V）可用外接電阻來調整。這種電路對于處理來自硅壓力傳感器或磁阻電橋的差分輸出信號是十分理想的，也適合于電阻類溫度傳感器。可廣泛應用于自動化控制、自動化工業儀表以及單片機或A/D轉換器電路的前級儀表放大變送電路等。
所屬分類: 硅壓阻橋調理電路
產品概述
產品特點有：
輸出信號電壓與電源電壓成比例變化；
單電源工作+5V±5%；
低的失調電壓和低的失調電壓溫度漂移系數；
系數和失調電壓可調；
開路集電極輸出驅動IOUT=10 mA；
低噪聲；
特別適用于硅壓力傳感器和磁阻電橋傳感器。
