HJ2860耐高溫八通道十八位AD采集系統

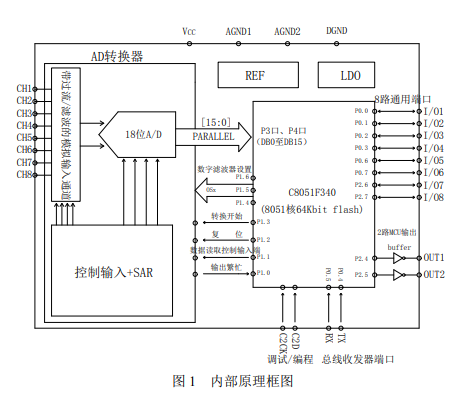

HJ2860是一款專門為耐高溫（≥+200℃）應用設計的8通道18位同時采集A/D轉換系統。它由輸入箝位、二階抗混疊模擬濾波器、采樣/保持器、18位電荷再分布逐次逼近ADC、可編程數字濾波器、高速并行接口、精密參考源、低壓差調整源、系統集成處理器（ISP）、驅動器等組成。可通過SPI、UART、I2C等方式與上位機通信，方便用戶快速采集（最高200ksps）和處理被測模擬量。支持在線非侵入式編程，用戶可利用其中的64kB的flash來定義，實現最終的功能和溫度建模修正。
該電路特別適合于石油鉆井旋轉導向、測斜儀、飛行器慣導控制和多相電機控制等同步高速數據采集系統領域。
所屬分類: AD采集
產品概述
產品特點有：
·八路同步采集，有利于采集同一時刻，同一坐標點各傳感器的數據
·模擬輸入電壓范圍±5V，±10V
·內置半雙工收發器
·模擬輸入箝位保護
·二階抗混疊模擬濾波器
·精密基準電壓
·18位、200ksps ADC(所有通道)
·提供過采樣設置，提高采樣精度
·數據采集過程可編程
·采用并行接口進行數據的采集，提高了數據的采樣率。
·內置64kbit flash方便客戶進行零位/滿度/溫漂建模修正
·SPI/UART/I2C兼容接口，方便客戶外置存儲器
·內置兩路功率驅動器
·最高耐溫≥200℃
·低功耗≤150mW
·內置單端轉差分輸入級
·高輸入阻抗≥1MΩ
·高信噪比（98dB SNR）
·低失真（-107dB THD）
·動態范圍達105 dB
·通道與通道的隔離度≥-85 dB
·單5V供電
·小體積（40*21.6*5mm3）
