HJ5B40A/B 隔離放大器

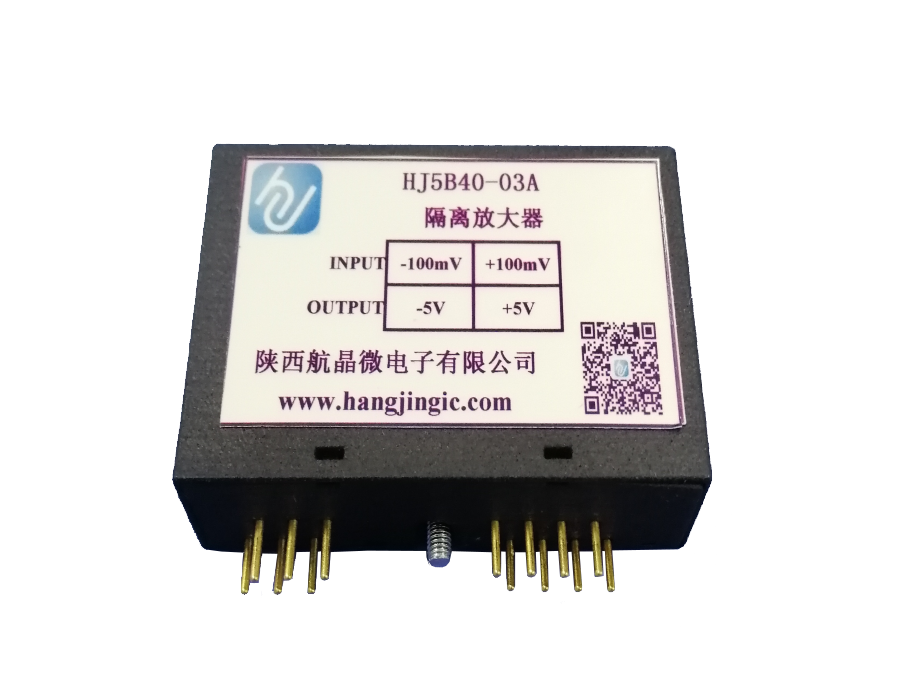

HJ5B40A 是在充分吸收消化進口 5B40 基礎上，結合集成電路的進步和航晶微電子已有的工程經驗，實現的全隔離放大器。采用擁有的獨立知識產權的調制解調技術，以及模擬 PID 控制，使產品的質量一致性和可靠性等到了大幅提升。
該產品是為適合復雜電磁環境的工況環境下隔離放大微弱信號而設計，可在復雜電磁環境下高保真地將-100mV~+100mV 的信號，隔離放大調理成-5V~+5V 輸出。隔離耐壓≥2000V，共模瞬變免疫能力≥25KV/uS。非線性度≤±0.02%滿幅，輸入阻抗≥200MΩ（開電）100KΩ(斷電)，截止頻率≥10KHz，體積 L*W*H=(51.4*38*14.9)立方毫米。
HJ5B40A 隔離放大器提供一個模擬輸入通道，該通道使輸入信號被放大、隔離，并轉換為高電平模擬電壓輸出，電壓輸出受邏輯開關控制，允許模塊共享一個模擬總線，不需要外部多路復用器。該模塊的輸入、輸出和電源三端完全隔離。輸出受使能端影響，
如果需要輸出，輸出使能端接電源端的地。輸入信號通過一個寬帶的前置放大器處理在隔離屏障的磁場一側。放大后，輸入信號由專用斬波電路截斷。隔離由變壓器耦合，再次使用專有技術來抑制共模尖峰或噪聲波的傳輸。
HJ5B40B 是在充分吸收消化進口 5B40 基礎上，結合集成電路的進步和航晶微電子已有的工程經驗，實現的全隔離放大器。采用擁有的獨立知識產權的調制解調技術，以及模擬 PID 控制，使產品的質量一致性和可靠性等到了大幅提升。
該產品是為適合復雜電磁環境的工況環境下隔離放大微弱信號而設計，可在復雜電磁環境下高保真地將輸入信號隔離放大輸出。與 HJ5B40A 版不同之處在于HJ5B40B增益端引出，可按實際需求設置放大倍數。最大輸出幅度（受設定的放大倍數影響）±5V。隔離耐壓≥2000V，共模瞬變免疫能力≥25KV/uS。非線性度≤±0.02%滿幅，輸入阻抗≥200MΩ（開電）100KΩ(斷電)，截止頻率≥10KHz，體積 L*W*H=(48*25*8)mm3。
HJ5B40B 隔離放大器提供一個模擬輸入通道，該通道使輸入信號被放大、隔離，并轉換為高電平模擬電壓輸出，電壓輸出受邏輯開關控制，允許模塊共享一個模擬總線，不需要外部多路復用器。該模塊的輸入、輸出和電源三端完全隔離。輸出受使能端控制，如果需要輸出，輸出使能端接電源端的地。輸入信號通過一個寬帶的前置放大器處理在隔離屏障的磁場一側。放大后，輸入信號由專用斬波電路截斷。隔離由變壓器耦合，再
次使用專有技術來抑制共模尖峰或噪聲波的傳輸。
所屬分類: 隔離運放
產品概述
其主要特點有：
電隔離放大被檢測的微弱信號
單數字 5V 供電
三地系統：供電地 PGND，信號地 SGND，輸出地 OGND
共模瞬變抑制能力強
具備浪涌吸收、保護及濾波功能
10KHZ 的測量帶寬
體積小、重量輕
可選通輸出
HJ5B40B特點：
電隔離放大被檢測的微弱信號
單數字 5V 供電
可外接增益電阻調節增益
三地系統：供電地 PGND，信號地 SGND，輸出地 OGND
共模瞬變抑制能力強
具備浪涌吸收、保護及濾波功能
10kHz 的測量帶寬
體積小、重量輕
可選通輸出
