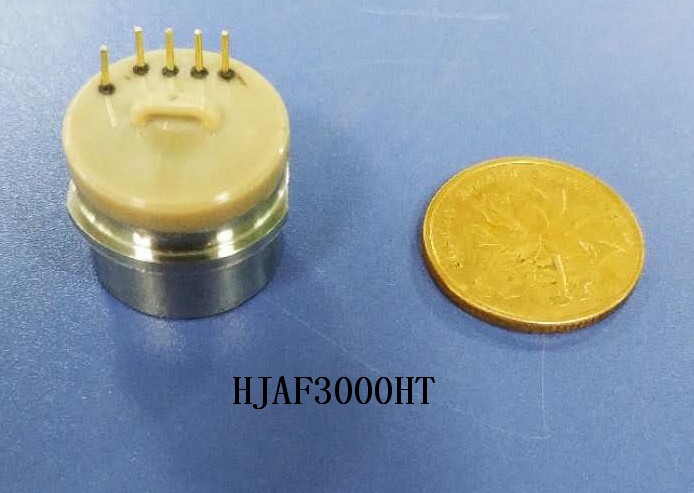

HJAF3000HT
HJAF3000石英撓性加速度計
HJAF3000是一款石英撓性加速度計，外施加速度造成石英撓性質量塊位移，伺服電路檢測這個位移量，將之作為一個誤差量送給PID環路，最后通過跨導放大器推動力矩器糾偏，以達到力平衡時的電流值反映所感受的外施加速度。石英材質的選用和PID環路的引入，使得該型加速度計具有了高精度，低時漂，低非線性度等特點，故石英撓性加速度計是目前公認的高精度測量儀表。
該款加速度計在結構設計，選材，加工，老練篩選等環節引進了許多微電子加工工藝和理念，有效地管控了材料應力和加工應力，使得產品在質量一致性，抗沖擊振動能力，溫漂，熱遲滯，長期穩定性，耐高溫特性上均達到或優于其它石英撓性加速度計。可廣泛應用于石油LWD和MWD，也可應用于軍用高精度慣導系統。
所屬分類: 石英撓性加速度計
產品概述
技術指標
（如無特殊說明：TA=+25℃，VCC=+15V，VEE=-15V）
表1 HJAF3000技術指標
|
性能參數 |
技術指標 |
|
量程[g] |
≥±50 |
|
偏值[mg] |
≤±15 |
|
偏值4小時穩定性[ug]（+55℃） |
≤50 |
|
偏值溫度系數[ug/℃](-40～125℃) |
≤±100 |
|
標度因數[mA/g] |
0.9～1.2 |
|
標度因數4小時穩定性[ppm]（+55℃） |
≤50 |
|
標度因數溫度系數[ppm/℃](-40℃～+125℃) |
≤±100 |
|
二階非線性系數[ug/g2](-40～125℃) |
≤±200 |
|
二階非線性系數4小時穩定性[ug/g2]（+55℃） |
≤50 |
|
長期穩定性（一年） |
1500ug |
|
閾值/分辨率[ug] |
＜10 |
|
噪聲[uA] |
＜10 |
|
帶寬[Hz] |
≥1000 |
|
安裝角[urad] |
≤±400 |
|
安裝角穩定性[urad] |
≤±50 |
|
工作溫度范圍[℃] |
-40～125 |
|
振動試驗[G]（正弦） |
30G,30～500Hz |
|
沖擊試驗[G]（0.5ms） |
1000 |
|
低氣壓[133pa,10min] |
＜5% |
|
供電電壓[VDC] |
±12～±18 |
|
消耗電流[mA] |
≤±16 |
|
功耗[mW] |
≤±480 |
|
絕緣電阻[MΩ] |
≥100 |
|
重量[grams] |
≤25 |
|
尺寸[mm] |
Φ18.9*17 |
|
外殼材料 |
1Cr18Ni9Ti |
