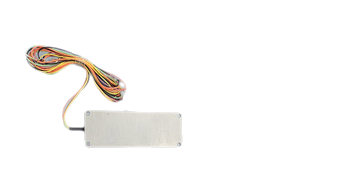

HJMAG803A高溫三軸高精度弱磁測量模塊
HJMAG803A是高溫三軸高精度弱磁測量模塊。該電路由振蕩源、加速網絡、驅動網絡、倍壓網絡、放大網絡、同步解調網絡、積分網絡、反饋網絡、偏置電路和溫度測量電路等組成。采用磁阻式傳感器電路的方法來測量周圍環境的地磁場。
由于電路中反饋網絡的存在使得該電路處于閉環系統，所以相比于傳統的磁阻式傳感器,HJMAG803A電路具有檢測精度高、可靠性高、穩定型好、高靈敏度、零位小、體積小等優點，模塊工作溫度可達180℃。已廣泛應用于高溫石油測井、羅盤系統、導航系統、醫療設備等領域。實現了地磁信號與電壓信號的相互轉換。
所屬分類: 傳感器

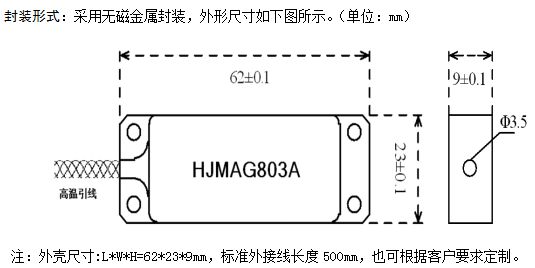

產品概述
除非另有說明，VDD=+5V, TA=+25℃
|
參數名稱 |
符號 |
測試條件 |
規范值 |
單位 |
||
|
最小值 |
典型值 |
最大值 |
||||
|
測量磁場范圍 |
B |
|
-0.8 |
|
+0.8 |
gauss |
|
溫度傳感器輸出 |
VTEMP |
|
|
0.575 |
|
V |
|
溫度傳感器 溫度系數 |
αVTEMP |
|
|
2.64 |
|
mV/℃ |
|
輸出電壓幅度 |
OUTX/OUTY/OUTZ |
|
1 |
|
4 |
V |
|
靜態電流 |
IS |
|
|
30 |
|
mA |
|
線性度誤差 （±0.8gauss） |
αVID |
±0.8gauss
|
|
0.05 |
|
%滿量程 |
|
分辨率 |
VID |
|
|
8 |
|
nT |
