HJG598 LVDT激勵解調器
HJG598是采用厚膜集成工藝設計完成的LVDT激勵解調器，包含正旋波振蕩器和功率驅動，用于產生驅動原邊LVDT的激勵信號，同時HJG598將旋轉變壓器輸出的調幅波（AM)信號轉換為直流電壓進行和值運算與差值運算得到和值和差值電壓輸出，用戶可以在DSP或帶運算功能的單片機實現除法運算，量化計算角度。非常適合精密工業位置和計量應用，具有溫漂小、檢測精度高、可靠性高、高靈敏度等優點。廣泛應用于伺服控制系統、航空航天、電子等領域的角度位置檢測系統中。
HJG598的激勵采用文氏振蕩器與溫漂補償電路相結合，而非AD598采用的三角波濾波形成激勵信號，因此HJG598相比于AD598具有諧波失真小，激磁信號幅度溫漂小，激磁信號頻率溫漂小的特點；HJG598能夠輸出可調節的差值輸出（A-B)與和值輸出（A+B)，沒有做與AD598一樣在芯片內部進行比例相除運算，方便客戶可以根據和值輸出（A+B)直接判斷激勵與旋變的電氣連接是否正常；由于激勵與解調的芯片選用了不同工藝的芯片，再使用符合GJB2438B要求的厚膜工藝來實現，故能夠降低結到殼的熱阻，提高了器件在高溫區內的可靠性（AD598的激勵部分占據了整個芯片面積的近二分之一）。不利方面是相比于AD598的面積大了接近30mm2；相比于AD598空載情況下的功率電流ICC=12mA,IEE=12mA, HJG598空載情況下的功率電流ICC=8mA,IEE=8mA,因此HJG598的功耗更低。
所屬分類: 旋變伺服電路

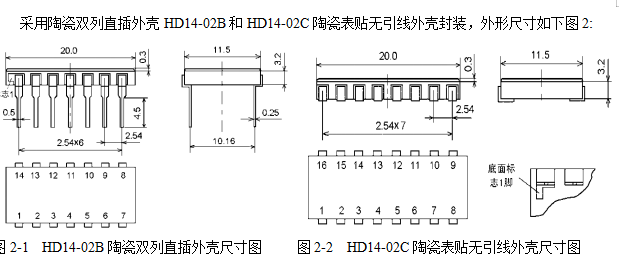

產品概述
產品特點有：
失真度低≤1％（AD598失真度≤5％);
激磁信號幅度溫漂≤240ppm（AD598溫漂≤600ppm）;
采用厚膜工藝實現，高溫區間的可靠性高;功耗低;
激磁信號頻率溫漂≤110ppm（AD598溫漂≤200ppm）。
關鍵詞:
信號
激勵
輸出
運算
激磁
