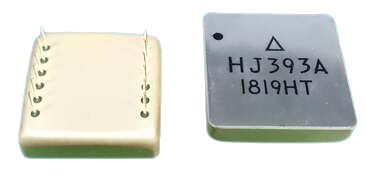

HJ393A/B/C耐高溫SiC-MOSFET/IGBT隔離式驅動器
HJ393A/B/C是耐高溫SiC-MOSFET/IGBT隔離式驅動器,內含DC/DC驅動、變壓器、整流濾波、高速數字隔離和柵驅動器,實現單電源+5V供電。該電路內部產生隔離的VCC(+13V~+20 V)正電源電壓和VEE(-3V~-6V)負電源電壓。根據輸入PWM信號頻率的不同,分為A、B、C三擋。
HJ393A能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號;
HJ393B能將最大800KHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號;
HJ393C能將最大1MHz占空比為0-100%的TTL /CMOS電平PWM信號轉換成隔離的VCC到VEE的驅動信號。
由于超寬的禁帶能級,使得用SiC材質制作的NMOS管的正向跨導比傳統的Si材質的小,故為了達到額定的ID電流,那么需要的柵源電壓要大一些。另外,為了保證在Tj≥250℃下MOS管能夠可靠關斷,以及減小SiC-MOSFET的密勒效應,保證高溫下輸入低電平的噪聲容限,SiC MOS管需要一個負偏壓關斷,這點類似于IGBT管。該器件可滿足SiC-MOS管/IGBT管柵極驅動的要求,確保SiC-MOS管/IGBT管的可靠導通和關斷。其最大瞬態峰值驅動電流為4A,且具有較高的隔離度和抗擾度,確保在高頻PWM信號和高電壓的情況下電路可靠工作。
所屬分類: MOSFET驅動

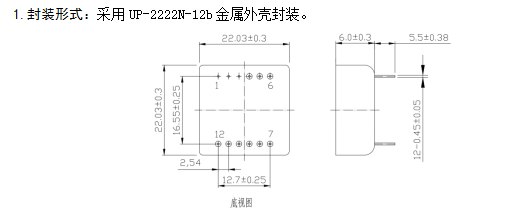

產品概述
主要特點有:
自帶DC/DC隔離電源,系統只需要提供數字5V即可1800VDC峰值隔離
高共模瞬變抑制:CMTI≥50KV/μS最高工作溫度可達200℃
能實現IGBT管/SiC-MOS管的負電壓關斷輸入輸出信號隔離
充放電時間快,延遲時間短:(tr、tf≤50nS)0-100%占空比應用,適合高壓大功率開關應用
最高工作頻率HJ393A:500KHz;HJ393B:800KHz;HJ393C:1MHz
瞬態峰值驅動電流HJ393A:±9A;HJ393B:-2.5A/+5A;J393C:±1.5A
